四路音频I2S/IIS切换模块!双向版本!4路选1或1进4出!

音频数字电路 萝卜 2021-07-18 3876 次浏览 0个评论

点击此连接购买查看情详:https://item.taobao.com/item.htm?id=619337006824



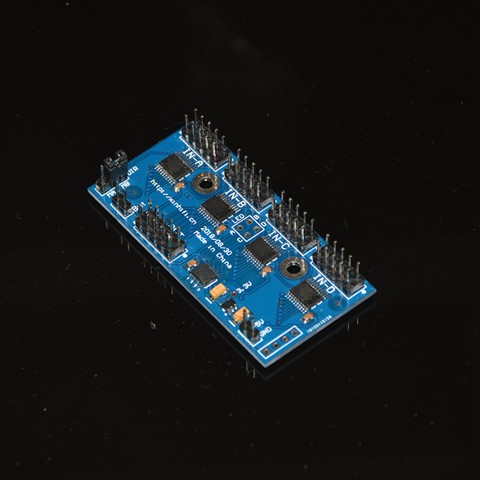

四路音频I2S/IIS切换模块!双向版本!4路选1或1进4出!

单向4选1模块的升级版!可双向使用(通过DIR接口切换)!

短接DIR接口的MZ(或MB)为正向模式此时“INA INB INC IND”四个接口为输入,OUT接口为输出

短接DIR接口的MF(或MA)为反向模式此时“INA INB INC IND”四个接口为输出,OUT接口为输入

需要注意的是DIR接口不可带电操作!使用时请确认好各通道信号的输入输出方向!不要把需要输入的信号接到输出口上(信号会短路)!

此板有以下3种工作模式!



模式1:正向模式。在正向模式下可通过but接口外接按键(短按按键)来选择INA-IND四组其中的一组正在输入的数据并输出到OUT口!



模式2:反向单输出模式。在反向模式下可通过but接口外接按键(短按按键)来切换,由OUT口输入的信号,INA-IND中被选中的一组作为输出!



模式3:反向全开模式。首先切换到反向模式,然后通过长按按钮切换到反向全开模式,在反向全开模式下由OUT接口输入信号,INA-IND 四个接口同时输出由OUT口输入的信号!在此模式下再次长按按键退出反向全开模式至反向单输出模式!

此模块由单片机控制(板子上已经集成单片机并写好程序,不需要买家自己用单片机控制),买家只需要外接按键即可选择使用哪路信号(注意外接的是按键(无锁的)不是开关),并且带断电记忆功能(下次开机时自动使用上次所选择的模式)。正向/反向单输出模式下当使用其中一路信号时彻底阻断其他三路信号避免干扰。每路信号最多可传输8条信号线,除了4条用来传输I2S信号剩下的四条可以用来传输其他信号比如DSDON信号静音信号等(当然也可以用剩下的四条线传输另一组I2S做四声道用,具体怎么用可以自由发挥)。

正向模式下板子上 IN-A IN-B IN-C IN-D 接口为四路信号输入。OUT接口为输出。But接口外接按键切换信号使用。POWER(或+ G)接口为电源接口供电电压直流5V。

反向模式下板子上 IN-A IN-B IN-C IN-D 接口为四路信号输出。OUT接口为输入。But接口外接按键切换信号或模式使用。POWER(或+ G)接口为电源接口供电电压直流5V。

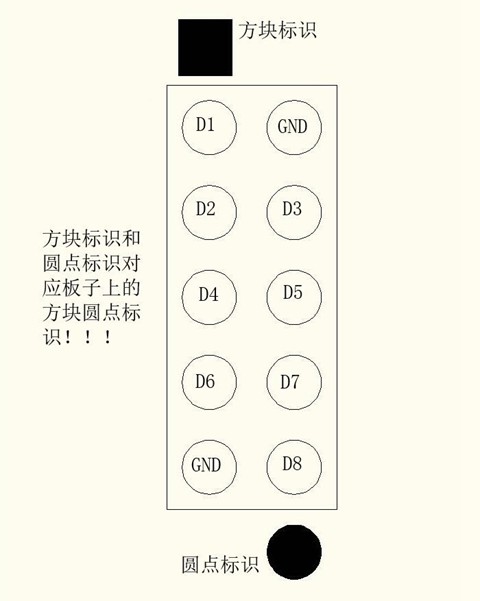

输入输出接口定义如下图:输入输出接口定义相同只是信号方向不同,输入端口方向为输入,输出接口方向为输出!


需要注意的是当其中一条信号线比如D1做DATA数据线时,那么所有输入输出接口的D1必须都用做DATA;D2-D8也是同样的道理

注意:各板子的GND只能接GND。D1-D8不能当GND用! D1-D8只能接信号用不能代替GND跟前后板子相连!!!跟前后板子的GND相连的时候只能用GND脚 !!!!!

电源接口的+接5V G接GND。接错会导致板子损坏!

But接口接按键时按键的两条线都要接在But接口上,请不要从其他地方引线,接按键的两条线也不能连接其他任何地方,否则出现任何问题后果自负!

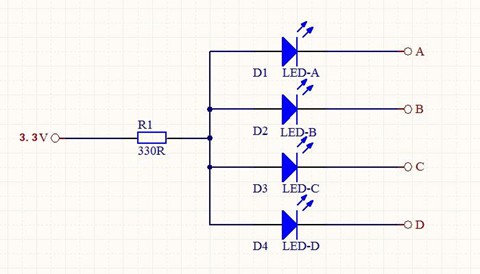

板子上 A B C D 3.3V 5个接口为接LED显示使用!接法如下图:
