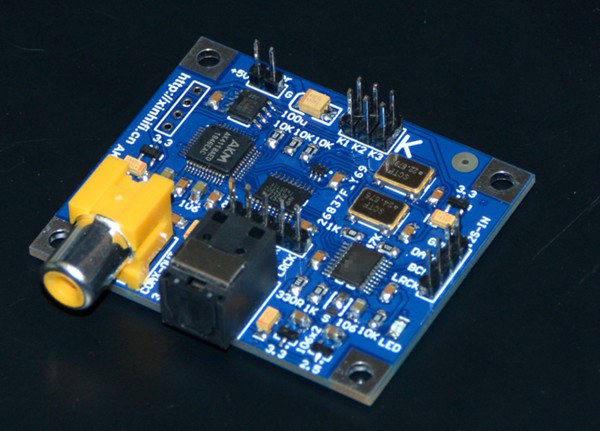

AK4118-TX 基于AK4118芯片的I2S转同轴光纤板子 带一路I2S输出 ！

AK4118芯片大多数玩家都懂，高性能的数字接收芯片，就不用多介绍什么了。大多数情况用AK4118只是做数字接收使用，但实际上AK4118还可以做数字发送用（I2S转SPDIF），而且性能不俗！

输入信号：I2S（标准I2S飞利浦格式）。

输出：一路同轴（spdif），一路光纤（spdif），一路I2S（标准i2S飞利浦格式）。

接口说明：

Power接口为电源输入端口用直流5V标准电源（4.8V-5.2V）！电源不可超过电压范围不可接反，否则会导致板子损坏！

I2S-IN接口为I2S输入端口（GND DATA BCK LRCK）.

I2S-OUT接口为一路I2S输出信号（GND DATA BCK LRCK MCLK）.

COAX-OUT为同轴信号输出端口。

OPT为光纤信号输出端口。

S端口板子上的三个焊盘为输出bit设置端口，默认设置24bit输出，断开默认的连接另外两个可改为16bit输出（默认只支持16和24两种bit）。

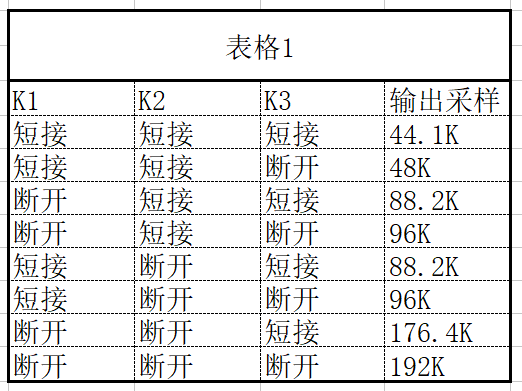

K端口为输出采样率设置端口，详情请看下方表格1

PCB板尺寸 5.35cm * 4.4cm
