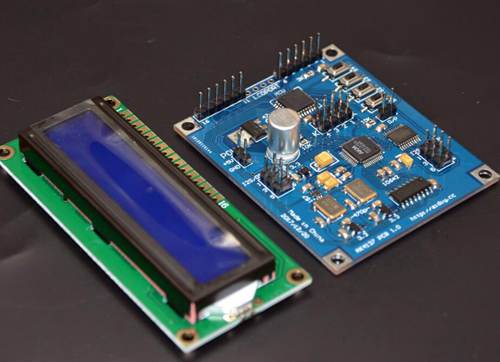

AK4137 I2S/DSD采样率转换板 支持PCM/DSD互转 支持DOP输入

音频数字电路 萝卜 2020-02-27 6645 次浏览 0个评论


点击链接查看详情或购买 https://item.taobao.com/item.htm?id=571251035514

AK4137 I2S/DSD采样率转板 支持I2S/DSD互转 支持DOP输入

AK4137支持PCM转PCM(可转换采样率以及数据格式),DSD转DSD(转换DSD的采样率),PCM转DSD,DSD转PCM,DOP转PCM,DOP转DSD。

此板输入信号范围:

PCM模式可以输入 I2S(I2S格式也叫飞利浦格式16-32bit),LJ(左对齐格式16-32bit),RJ24(右对齐也叫索尼格式24bit),RJ32(右对齐也叫索尼格式32bit),由于芯片厂家设计的原因不支持右对齐(索尼)格式低于24bit的信号输入。DSD模式可以输入DSD64 DSD128 DSD256。以及DOP数据(DOP数据要在PCM模式输入)。

此板输出信号范围:

PCM模式可以输出 I2S格式 LJ(左对齐格式) RJ(右对齐格式)三种格式都可以输出16bit 20bit 24bit 32bit的数据  44.1K 48K 88.2K 96K 176.4K 192K 352.8K 384K的采样率 ,以及slave(从模式)。DSD模式可以输出 DSD64 DSD128 DSD256。

注意:输入PCM信号低于44.1K时将不能转换成DSD,也不能转换成PCM较高的采样率。输入PCM信号低于176.4K的时候可以输出DSD64 DSD128 不能输出DSD256,由于输出768K的信号需要使用更高频率的晶振,所以此板默认只能输出到384K。

板子接口说明:POW接口为电源输入接口(只能使用直流5V不可接反);I2S/DSD-OUT接口为I2S/DSD数据输出接口;I2S/DSD-IN为I2S/DSD数据输入接口;D/P为手动控制PCM/DSD输入模式接口(也可通过数据输入端口的1脚控制PCM/DSD输入模式);K端口为特殊功能接口;LCDPORT为显示屏接口(显示屏接法为板子的1脚接显示屏的1脚,2脚接2脚...依此类推,中间四个没针的脚不接)。

注意:使用I2S/DSD-IN接口1脚控制输入模式时请断开D/P接口。

板子上有4颗按键可对板子进行设置(设置方法见下文),除了静音功能其他通过按键设置的功能均能断电记忆让板子在下次开机的时候仍然按上次设置的模式工作。

I2S/DSD-IN接口脚定义:1脚为DSD使能输入(也叫DSDON或DSDOE)、2脚GND、3脚DATA/DSDL输入、4脚BCK/DCLK输入、5脚为空脚不用接、6脚LRCK/DSDR输入。此板输入接口不需要输入MCLK就可以工作。

I2S/DSD-OUT接口脚定义:1脚为DSD使能输出(也叫DSDON或DSDOE)、2脚GND、3脚DATA/DSDL输出,4脚BCK/DCLK输出、5脚MCLK输出、6脚LRCK/DSDR输出。输出PCM模式时1脚输出低电平,输出DSD模式时1脚输出高电平。
