2021年新版 PCM1794 DAC解码器 I2S输入 24 192 支持MONO并联模式

DAC音频数模转换 萝卜 2021-07-18 564 次浏览 0个评论

点击此连接购买或查看:https://item.taobao.com/item.htm?id=648732087648



2021年新版PCM1794DAC解码器!!!支持MONO模式!!

标准版运放使用NJM2068D*2+NJM5532D*1

升级版运放使用LME49720NA*2+LM4562NA*1

两个版本其他方面都一样!

默认发货为成品板焊接测试好发货!

此板I2S输入端口支持I2S格式 LJ(左对齐)格式 RJ(右对齐)信号输入;支持16-24bit 32-192K!

此板支持设置为立体声模式或单声道MONO模式(MONO模式可设左声道或右声道)单声道MONO模式相当于其他DAC的并联模式!此板的双声道模式输出为RCA单端输出;MONO模式输出为差分输出(平衡输出)MONO模式两个声道需要购买两块板子!

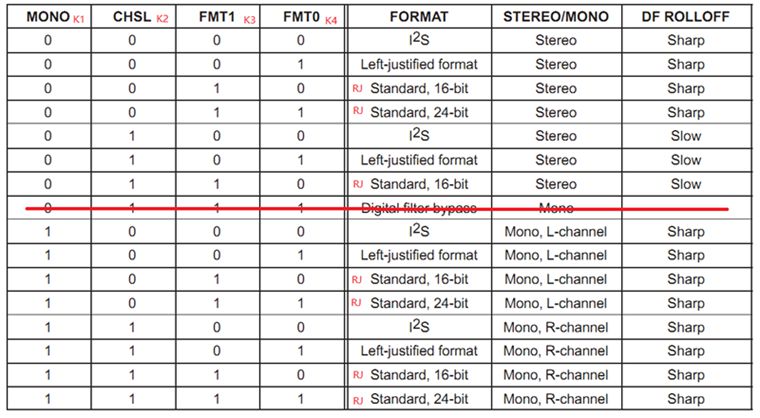

数据格式以及单声道模式的设置方法见下表:


I2S接口定义:

1 NC(不接) ; 2 GND ; 3 DATA ; 4 BCK; 5 MCLK ; 6 LRCK

电气特性:

PCB尺寸:10cm*8.3cm;螺丝孔中心长宽:9.357cm*7.396cm

电源电压:模拟电路部分直流DC正负15V(注意是直流双15V输入,错接交流或线序接错会导致电路永久损坏!) DAC芯片供电部分AC/DC7.5-10V交流或直流都可以!
