新版 AK4499EXEQ I2S/DSD 音频DAC解码器 32bit 1536KHZ DSD1024

DAC音频数模转换 萝卜 2024-04-09 616 次浏览 0个评论


→→→商品连接:https://item.taobao.com/item.htm?id=781679477623

2024新版 AK4499EXEQ I2S/DSD 音频DAC解码器 32bit 1536KHZ DSD1024

玩DAC就是玩电源最新版升级了LT3402稳压芯片给VREF供电,VREF的电源不好效果是发挥不出来的!升级版每个声道1个独立的LT3042供电!有人问为什么不用LT3045 ? 因为DAC芯片电流很小用不上那么大的电流并且实际使用中3042的噪声比3045更低!更适合用在DAC芯片上!实测每个声道的VREF供电使用独立LT3042比共用1个3042效果更好,对比LT1763就好太多了!

参考官方评估板布局设计(注意不是直刻或复刻只是整体布局参照官方结构不是直接把官方PCB拿来用的很多地方做了修改)VREF采用两片独立LT3042,DAC芯片其他部分均为独立供电设计!此板为单端或差分输出可切换设计,可一件切换单端或差分输出!

DAC板模拟部分参考官方EVM设计,效果更有保证!

运放配置:IV变换OPA1612*2;单端输出OPA1611*2

此版本支持I2S/DSD解码!

纯软控(板载单片机MCU)!独立设计使用I2S/DSD信号输入!

I2S最高支持 32bit数据 1536KHz采样率! 。同时支持DSD解码,支持2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz  45.15MHz (对应DSD64 DSD128 DSD256 DSD512 DSD1024)DSD采样率 !

由于AK4499EXEQ+AK4191EQ官方采用了全新的设计,所有的音频信号无论I2S还是DSD采样率都能够无损(不影响性能)自动识别,所以不再需要人为的控制采样率设置了!

板子带静音功能,配合意大利界面可实现DSD换曲无噪声!

支持软控音量(VOL口接10K单联电位器实现,默认不接电位器用短路帽为最大音量)!

差分(平衡)输出或单端RCA输出为可切换设计(板载继电器进行切换),同时输出的话会相互影响性能所以采用可切换输出设计,通过XRSW端口控制,默认断开为单端RCA输出,短接XRSW端口为XLR差分(平衡)输出。XRSW端口可以外接自锁开关/钮子开关实现一键切换输出模式!

详细功能介绍、K端口功能介绍:(K端口功能实现原理是K端口控制单片机,再由单片机软控DAC芯片)

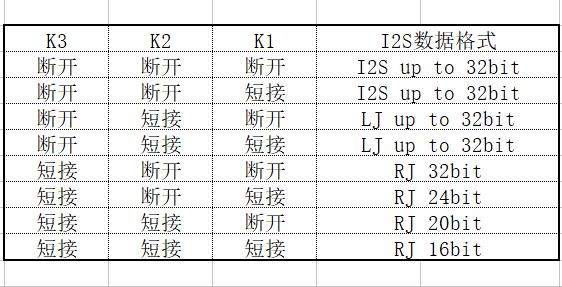

一、I2S数据对齐格式设置

通过K端口K1 K2 K3 设置!如下图:

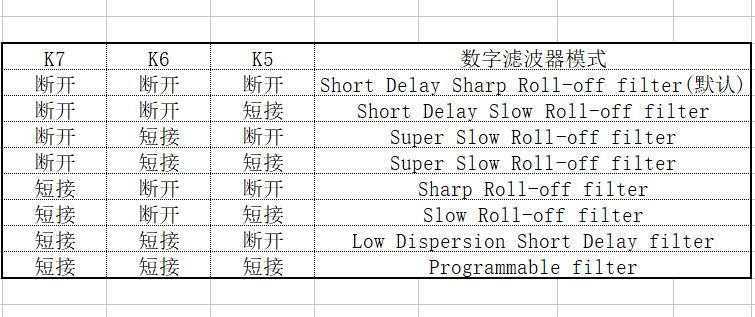

二、数字滤波器设置

通过K端口K5 K6 K7 设置!如下图:

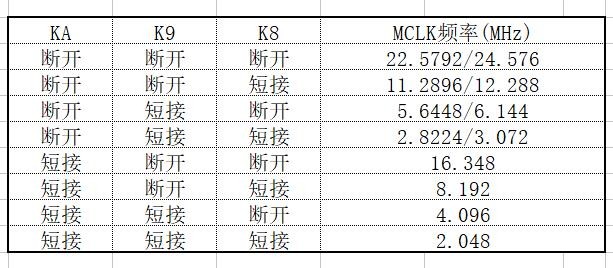

三、MCLK信号工作频率设置!

通过K端口K8 K9 KA 设置!如下图:


测试发现表格以外的一些MCLK频率也是可以使用的,但为了保证稳定性和兼容性避免出错,建议严格遵守表格中MCLK频率范围!!!

四、DSD Volumio Bypass模式设置

通过K端口KB进行设置,KB断开时为正常模式,短接KB为Volumio Bypass模式,开启Volumio Bypass模式后DSD滤波器可以使用,但DSD工作模式的采样率最高只能工作在DSD512,DSD1024将无法使用!

五、同步异步模式设置

通过KC进行设置,断开KC为同步模式,同步模式下MCLK需要与BCK/LRCL/DCLK同步。短接KC为异步模式MCLK可以不与BCK/LRCL/DCLK同步!

六、DSD滤波器设置

通过KD进行设置,断开KD截止频率较低,短接KD截止频率较高,DSD滤波器必须在Volumio Bypass模式下才有效。

七、启用或关闭自动识别DSD/PCM模式

通过KF进行设置,KF断开时关闭自动识别功能,需要通过DSDON信号或KG来设置DSD/PCM模式。短接KF为自动识别模式,由于芯片内自带的自动识别模式无法保证100%的准确率所以在信号经常变化的场景下不推荐使用自动识别模式!

八、DSD/PCM模式设置

通过KG进行设置,此功能在关闭自动识别模式下才生效!可以通过DSDON信号或KG来设置DSD/PCM模式,DSDON信号高电平(3.3V)为DSD模式,DSDON信号低电平(0V)为PCM模式,或者在KG断开时为DSD模式KG短接时为PCM模式,需要注意的是KG和DSDON信号不能同时使用,使用KG时请断开DSDON信号,使用DSDON信号时请断开KG,否则可能造成电路损坏......

九、保留端口

K4和KE端口为保留端口暂时未使用,请保持默认断开的状态!!!

I2S/DSD输入端口的7号(DATA2/NC/D2)也没有使用请保持断开的状态!!

十、静音设置!

通过I2S/DSD输入端口的8号针脚来设置静音功能,输入高电平(3.3V)为静音,默认断开或输入低电平(0V)为正常播放。

----------------

I2S接口定义:

1 DSDON/NC ; 2 GND ; 3 DATA/DSDL ; 4 BCK/DCLK ; 5 MCLK ; 6 LRCK/DSDR ; 7 NC/D2/DATA2(未使用请断开)  ; 8 MUTE

电气特性:

PCB主板尺寸:16.6 * 12.9 cm

DAC板电源供电说明:模拟运放供电为直流正负15V(DC+-15V MAX)(注意是直流双15V输入,错接交流或线序接错会导致电路永久损坏!成品板的话还会失去保修资格)模拟运放部分最大电压范围就是直流正负15V请不要超出此范围会损坏板子 ,其他供电3组AC单 7.5 - 9V(这里可以是交流也可以是直流!)。注意!!!板子上的保护二极管P6KE18A损坏(击穿或烧毁)的一律视为人为损坏将失去保修资格。

由于此板模拟部分电源是双直流输入的,所以需要整流滤波稳压电源!有需要的用户可点击后面的文字传送购买!》》》点击此处传送购买《《《

由于此板为I2S/DSD信号直入的(不带数字接收功能),需要同轴、光纤数字接收的可点击后面的文字传送购买! 》》》点击此处传送购买《《《

其他就不多说了,旺旺咨询客服吧!

由于电子元件市场不稳定可能有些元件缺货换成其他品牌但保证不会影响您到的使用效果!介意勿拍!

此商品不提供原理图等文件!只提供接口定义(介绍里有写或板子上有标)!
