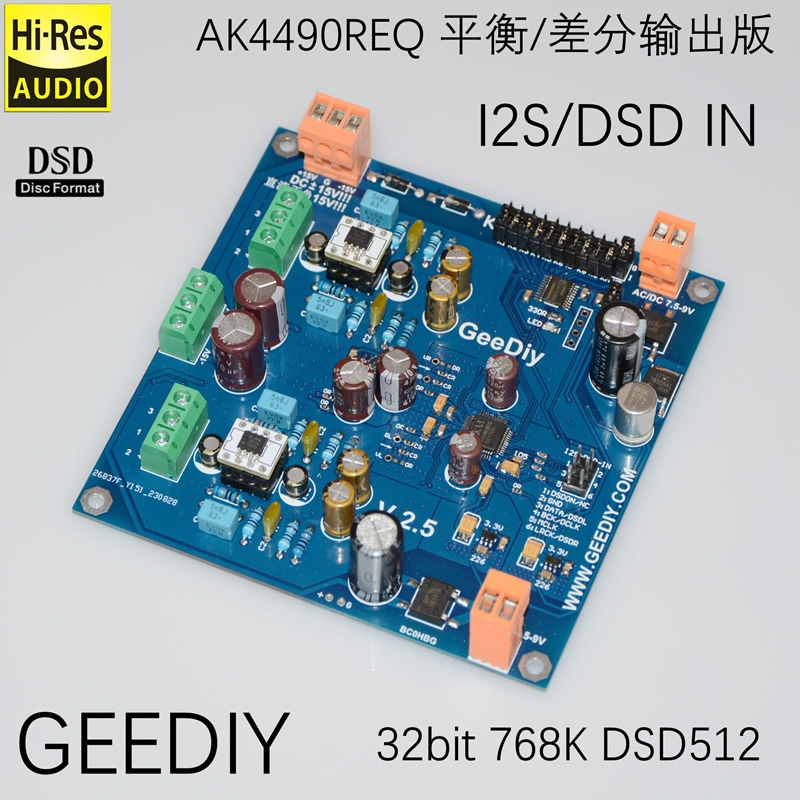

新版 AK4490REQ I2S/DSD DAC解码器 支持32bit 768K DSD512 可替代AK4495

DAC音频数模转换 萝卜 2023-06-28 2087 次浏览 0个评论

点击此连接购买或查看详情:https://item.taobao.com/item.htm?id=713880189827

新版 AK4490REQ DAC解码器!支持纯DSD解码(硬解)!!

DAC板模拟部分参考官方线路设计,效果更有保证!

搭配意大利界面可以实现DSD换曲无噪声!!

此版本支持I2S/DSD解码!

纯软控(板载单片机MCU)!独立设计使用I2S/DSD信号输入!

I2S最高支持 32bit数据 768KHz采样率! 注:I2S需要I2S格式(飞利浦格式)的数据,不支持左对齐或右对齐格式(右对齐为索尼格式)。同时支持DSD解码(原生支持DSD解码!不是把DSD转成PCM! 请不要被误导!) ,支持2.8MHz, 5.6MHz, 11.2MHz, 22.4MHz  DSD采样率 !

板子带静音功能,配合意大利界面可实现DSD换曲无噪声!

支持软控音量(VOL口接10K单联电位器实现,默认不接电位器用短路帽为最大音量)!

详细功能介绍、K端口功能介绍:(K端口功能实现原理是K端口控制单片机,再由单片机软控DAC芯片)

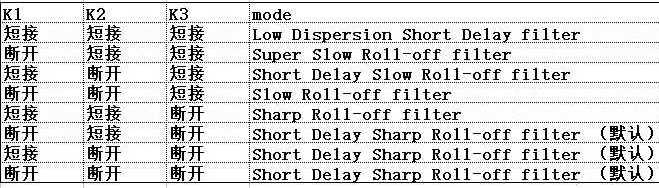

一、数字滤波器设置

通过K端口K1 K2 K3 设置!如下图:

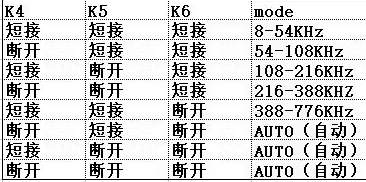

二、PCM(I2S)采样率设置

过K端口 K4 K5 K6 设置!如下图:


PCM模式的采样率通常设置自动模式即可,但在某些时钟倍率时(256fs、384fs)会损失一定的性能,导致信噪比有所降低,降低比例小于等于一万亿分之零点五。

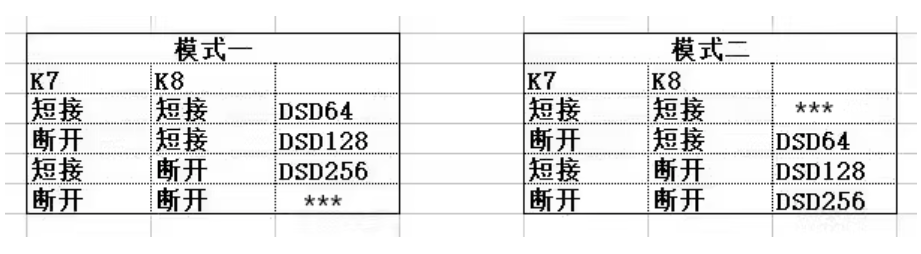

三、DSD采样率设置

通过K7 K8 K9进行设置,需要注意的是DSD采样率控制有两种模式,两种模式通过K9进行切换,K9断开为模式一,K9短接为模式二。更改K9以后需要重新给板子通电!两种模式如下图:

其中模式一为默认模式,模式二用于匹配意大利界面(Amanero)用于在搭配意大利界面时实现自动切换DSD采样率!在使用模式二时K7接意大利界面的17脚,K8接意大利界面的18脚!



四、音量电位器滤波设置!

通过KA设置音量电位器滤波强度!默认断开,短接为增强,当音量电位器模拟信号受到干扰时使用!



五、静音设置!

通过KB设置静音功能!短接KB为正常播放,断开KB时为静音!可在KB端口 I 端输入高低电平信号来实现控制静音!输入低电平正常播放,输入高电平静音!

I2S接口定义:

1 NC ; 2 GND ; 3 DATA/DSDL ; 4 BCK/DCLK ; 5 MCLK ; 6 LRCK/DSDR

电气特性:

PCB尺寸:10*10cm

DAC板电源:模拟运放供电DC双15V(注意是直流双15V输入,错接交流或线序接错会导致电路永久损坏!) ,其他供电两组AC单 7.5 - 9V(这里可以是交流也可以是直流!)。
