2021年新版!软控版CS4398 DAC解码器 I2S或DSD信号直接输入!

点击此连接购买或查看详情:https://item.taobao.com/item.htm?id=656939942309


板子迷你小巧!支持I2S和DSD信号直接输入!I2S信号支持I2S格式,左对齐格式,右对齐格式,16-24bit信号,DSD信号支持DSD64 DSD128!

板子采用单片机软控控制CS4398芯片的,原本打算设计更多的功能,但这颗芯片比较老,部分功能有bug所以最终只保留了板子上现有的这些功能!



DIN(I2S/DSD)接口定义:

1 DSDON ; 2 GND ; 3 DATA/DSDL ; 4 BCK/DCLK; 5 MCLK ; 6 LRCK/DSDR

注:DIN端口1脚的DSDON信号用于设置板子的PCM或DSD模式,DSDON输入低电平板子工作在PCM模式,DSDON输入高电平或断开时板子工作在DSD模式!

电气特性:

PCB尺寸:8.79cm*6.51cm;螺丝孔中心长宽:8.14cm*5.86cm

电源电压:模拟电路部分直流DC正负15V(注意是直流双15V输入,错接交流或线序接错会导致电路永久损坏!) DAC芯片供电部分AC/DC7.5-10V交流或直流都可以!

K端口设置说明:

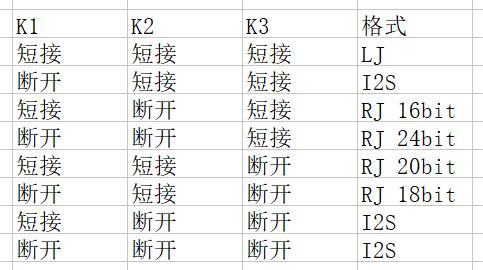

K1 K2 K3设置I2S信号的数据格式!如下图

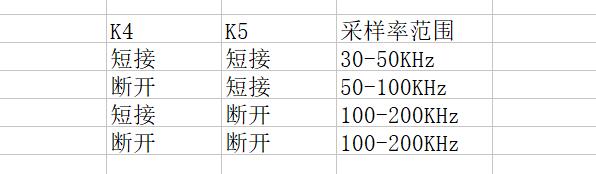

K4 K5设置I2S信号的采样率范围!如下图


K6设置PCM模式下的滤波器,断开K6时滤波器模式为Fast roll off,短接K6时滤波器模式设置为Slow roll off

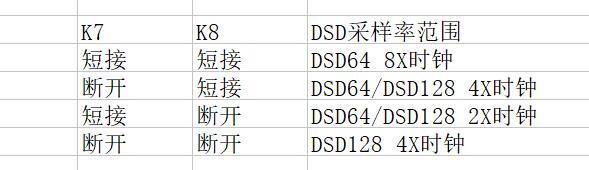

K7 K8设置DSD模式下的DSD采样率时钟等,如下图


K9端口设置PCM或DSD模式,短接K9设置PCM模式,断开K9设置DSD模式,需要注意的是K9跟DSDON信号输入脚是共用IO的,所以在使用K9设置DSD/PCM模式时DSDON信号输入脚是不能接信号的需要断开才行,同理在使用DSDON信号输入脚控制DSD/PCM模式时K9必须断开的!总之K9和DSDON不能同时使用,不使用的那个必须断开!

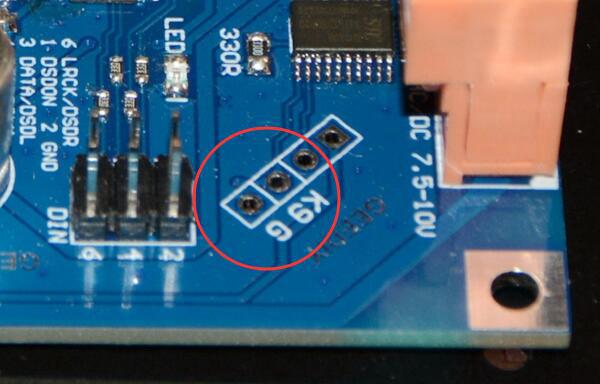

K9端口所在位置如下图:
